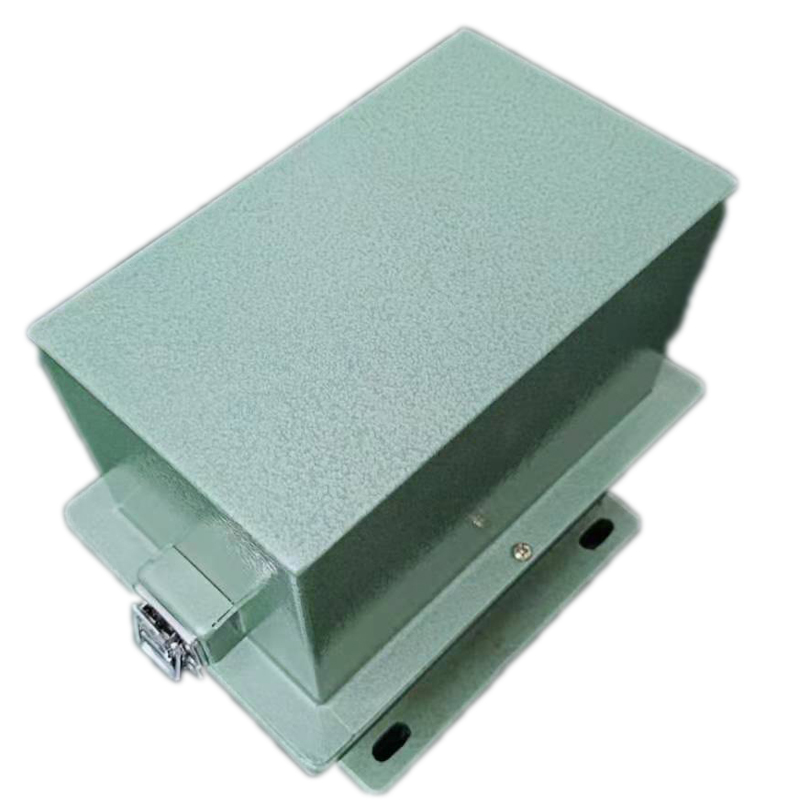

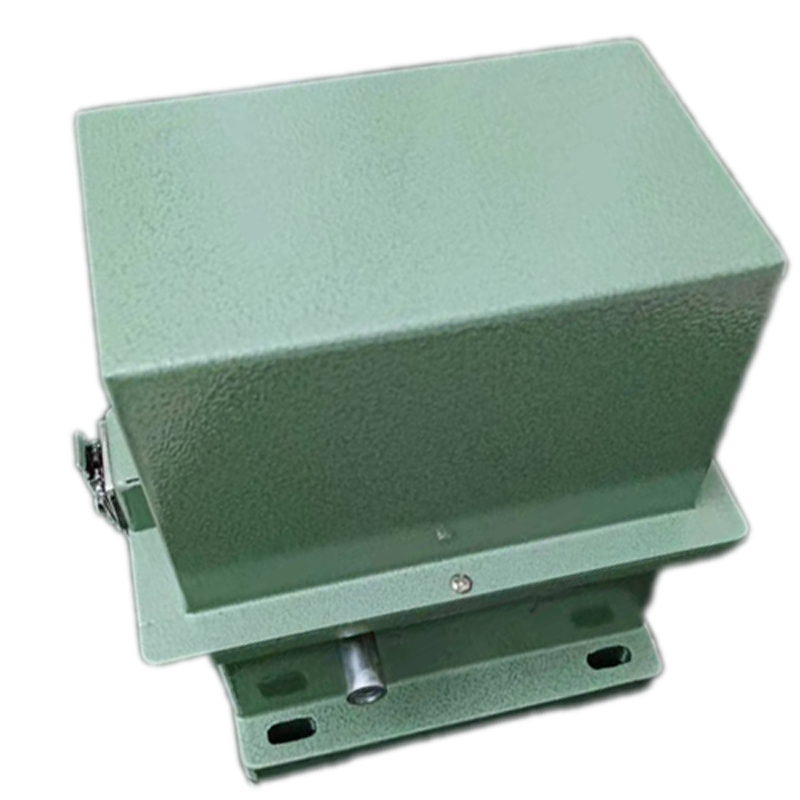

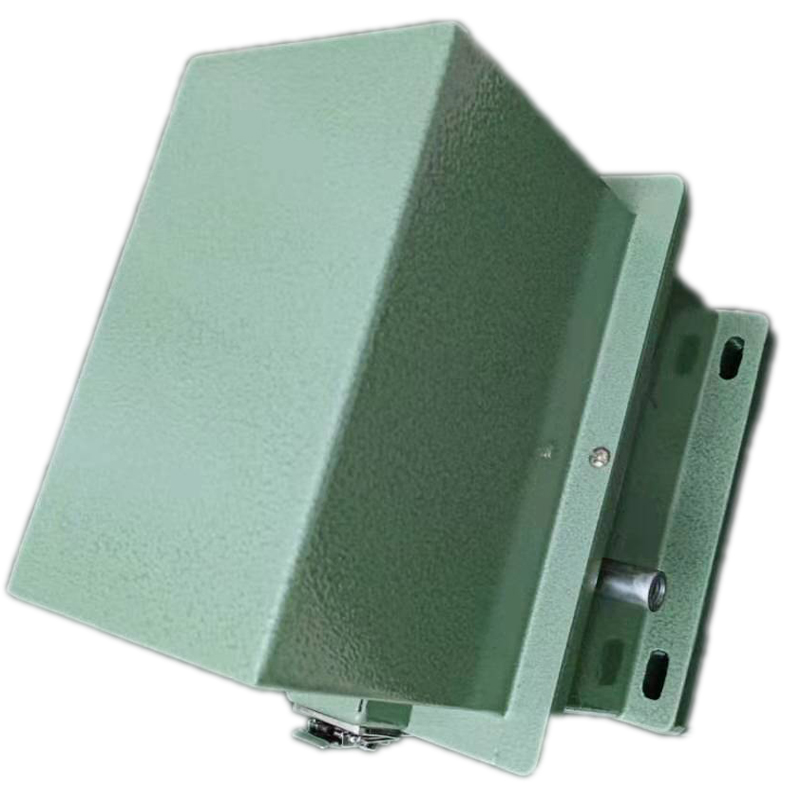

XK32300主令/凸轮控制器
电子凸轮控制器，其特点具有结构紧、性能可靠、调节方便。本产品采用电子接近开关，使开关同凸轮组片不接触，无火花压力，迅速发出电气指令动作灵敏可靠。
电子凸轮控制器作为控制和监视工作过程的器件，广泛用于压力机、焊接机、自动流水线、包装机械、运输机械、起重机械、建筑机械、矿山机械、轧钢机械和铜板加工机械中。（根据目前冶金行业的要求）采用在轧钢机、推钢机、拉钢机、飞剪机。
控制器、用于交流50赫工作电压90-250伏及直流电压10-30伏的电路中，作为自动化电力传感器装置中的控制原件，控制器可直接或经过减速与操作机构连接，而控制器的电子接近开关根据操作机构行程或转角按一定顺序闭合断开。
控制器的基本元件有凸轮脉冲盘、刻度盘、角度调节盘、电子接近开关构成，它们之间用垫片隔离并，通过刻度盘键槽与刻度盘凸键相连接，其中脉冲盘是由半径3mm两个半圆开盘组成，与角度调节盘固定连接，并且在他们外面有外壳罩住。
控制器*转速（在10°张角时）转速*直流型为700转/分、交流型为500转/分，凸轮（脉冲动盘）可调性：脉冲位置脉动长短为无可调（即10°-360°）。重复精度过0.01mm，环境温度-25-+75℃。
XK32300主令/凸轮控制器
技术特性:
|
电压适应范围
|
20~250VAC（50/60Hz）
|
|
10~30VDC
|
|
检测距离
|
2mm±5%
|
2mm±5%
|
2mm±5%
|
2mm±5%
|
2mm±5%
|
|
标准检测体（铁）
|
凸轮片
|
凸轮片
|
凸轮片
|
凸轮片
|
凸轮片
|
|
重复精度
|
0.01mm
|
|
反应频率
|
AC开闭型
|
25Hz
|
25Hz
|
25Hz
|
25Hz
|
25Hz
|
|
DC开闭型
|
500Hz
|
500Hz
|
500Hz
|
500Hz
|
500Hz
|
|
静态电流
|
AC开闭型
|
≤1.3mA
|
|
消耗电流
|
DC开闭型
|
≤10mA
|
|
漏电流
|
DC两线型
|
≤0.4mA
|
|
输出电流
|
AC开闭型
|
400mA/触点3A
|
|
DC开闭型
|
200mA/触点5A
|
|
DC两线型
|
100mA(5A)
|
|
输出电压降
|
AC开闭型
|
<7.0VAC
|
|
DC开闭型
|
<1.5VDC
|
|
DC两线型
|
≤4VDC
|
|
绝缘电阻
|
50M以上（于500VDC时）
|
|
工作环境温度
|
-20℃…70℃
|
|
温度特性
|
-20℃…65℃变化为20℃时检测距离为±10%以内
|
|
外壳材料
|
铝铸
|
