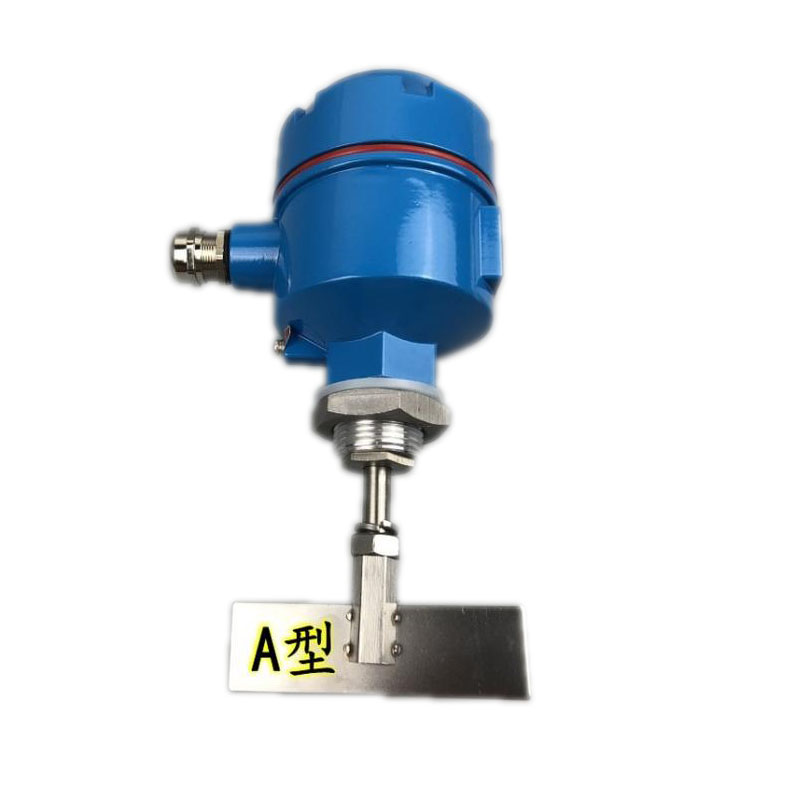

SR2-10S-200阻旋式料位开关接线图

简介

阻旋式物位计是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号，同时切断电源停止转动。当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。针对不同比重的物料扭力大小可以调节。

  阻旋式料位控制器是采用微电机经减速后，带动检测叶片以5-6转/分的转速旋转的。当被测物料的料位上升使叶片的转动受到阻碍时，检测机构便围绕主轴产生旋转位移。此位移使其中一个微动开关动作发出有料信号，随后另一个微动开关动作，切断电机电源使其停转。只要料位不变此种状态便将一直保持下去。当料位下降检测叶片失去阻挡时，检测机构便依靠弹簧拉力恢复原态。首先一个微动开关动作接通电机电源，使其旋转，随后另一个微动开关动作发出无料信号，只要没有物料阻挡检测叶片的转动，此种状态也将一直保持下去。

  工作原理

  本机采用同步微电机经减速后，带动检测叶片以每分钟一转的速度旋转。当被测物料的料位上升使叶片转动受到阻碍时，检测机构便围绕主轴产生旋转位移。此位移首先使一个微动开关动作，发出料位信号。随后另一个微动开关动作，切断电机电源使其停转。只要料位不变这种状态便一直保持下去。

  产品特点

  1、测量管内无阻流及活动部件，因此不会造成额外的能量损失，也不会造成堵塞，适宜液固两相流，如污水、泥浆、矿浆、水煤浆、纸浆等的测量。

  2、接触被测介质的只有衬里和电极，只要合理选用衬里和电极材料，就可达到良好的耐腐蚀 性和耐磨性，因此，可测量各种强酸、强碱等化工溶液。

  3、安装要求低。前直管段只要5D，后直管段为2D(D为所选仪表的内直径)。

  4、测量度不受流体密度、粘度、温度、压力和电导率变化的影响，而且可测量正/反两个方向的流量，这就为测量流量提供了很好的手段。

  5、仪表功耗小。小于5VA。

  6、转换器具有良好的互换性，不必重新进行实流就可达到精度。 由于电磁流量计有一系列优点，因此在各行业得到越来越广泛的应用，成为液体 流量测量的仪表。

技术参数：

  电 导 率 ≥5μS/cm

  流量范围 0.5～10m/s

  电流输出 双向两路，全隔离，0～10mA(负载电阻0～1.2KΩ),4～20mA (负载电阻0～600Ω)

  频率输出 上限在0～3KHz内设定。带光电隔离的晶体管集电极开路输出

  脉冲输出 上限可达5000cp/s，脉冲当量为0.0001～10m3/cp。脉冲宽度为10ms～2.5s。

  带光电隔离的晶体管集电极开路输出

  报警输出 带光电隔离的晶体管集电极开路报警输出，正反向流量状态集电集开路输出。
