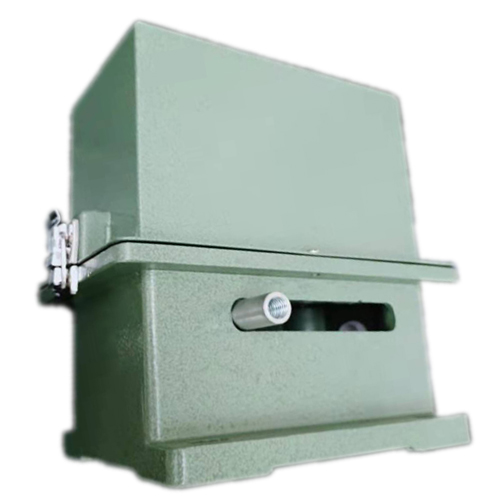

MT-LZL-03A纺织机用电子凸轮控制器
结构及尺寸：
卧式电子主令控制器壳体采用压铸铝件，密封、防尘、防水、防腐，防护等级为IP55，具有体积小，重量轻等优点。定位棘轮是由3mm厚钢板冲压而成的，并经过良好的热处理而获得良好的耐磨性。凸轮组由凸轮片、刻度盘、蝶形弹簧、销紧螺母、凸轮轴组成，凸轮片上有调节角度用的调节孔，与配备的调节手柄可方便进行凸轮片的角度调节。可以直观的从刻度盘上读取凸轮片的调节角度。凸轮的感应面由2片凸轮片组成，每个凸轮片的感应面为180°(可按照用户需要制作成30°或其他角度)，当接近开关采用常开式时，凸轮调节面可达0-360°。当接近开关采用常闭式时凸轮调节面为0-180°。如果客户需要使用常开时接近开关，并且凸轮调节面在180°
卧式电子主令控制器是本厂研制的新产品。它吸收了国外*设计技术，采用IEC标准，分为机械动作方式（触点工作方式）和电子动作方式（无触点工作方式），具有防水、防腐、防尘等特点，外壳组成防护式（防护等级IP55），结构简洁，有较好的机械、电器性能、具有良好的耐磨性，机座采用压铸铝件，具有重量轻、刚度好的特点。工作可靠不需要任何工具可方便进行调节使用，维护使用极其方便。 卧式型电子主令控制器适用于交流50HZ、电压380V以下的电力线路中，内装无触点式感应开关，也可配触点式开关，广泛应用于各种高、低速压力机、包装机、轧钢机、自动电焊机、纺织机以及其他需要实现程序控制的各类设备中做为主令控制器。
MT-LZL-03A纺织机用电子凸轮控制器
概述：
本产品代替机械式主令控制器，电子主令控制器广泛应用于压力机、焊接机、自动化流水线、包装机械、运输机械、起重机械、建筑机械、矿山机械、轧钢机械和铜板加工机械中。根据目前冶金行业的需求，广泛应用于轧钢机、推钢机、拉钢机、飞剪机等。该产品选用无触点接近开关为主要元件，感应灵敏，性能可靠。立式电子凸轮控制器的电路数有：3、4、6、9、10、12等回路，传动比：5:1、10:1、20:1/30:1等。以上产品，可根据实际需要选择适应的比速。
MT-LZL-03A纺织机用电子凸轮控制器
电路特性
(1)可逆对称电路。
(2)为了减少控制转子电阻级数以及转子电阻的接点数，在使用凸轮控制器控制绕线型电动机的情况下，转子串联连接非对称电阻。
(3)在为了控制提升机构的马达的情况下，凸轮控制器将重物提升或下降，马达处于不同的动作状态。
2 .控制线路分析
(1)主回路分析
凸轮控制器操作手柄，使电机定子和转子回路同时处于左或右对应各段的控制位置。 左右两侧的转子电路配线完全相同。 操作手柄处于1速时，各对接点不接通，转子回路的电阻全部接通，电机转速*低。 另一方面，在5速时，5对接点全部导通，转子电路的电阻全部短路，电动机转速*。
(2)控制电路解析凸轮控制器的其他三对接点与接触器KM的控制电路串联连接，操作手柄为零时接点1-2、3-4、4-5导通，此时按下SB时接触器电吸附而自锁，电源接通，电动机的运转状态为
(3)保护联锁链路解析控制器3对常闭触点实现零闭合保护，配合两运动方向的行程开关SQ1、SQ2实现限位保护。
