AE402天车激光防撞仪安装调试

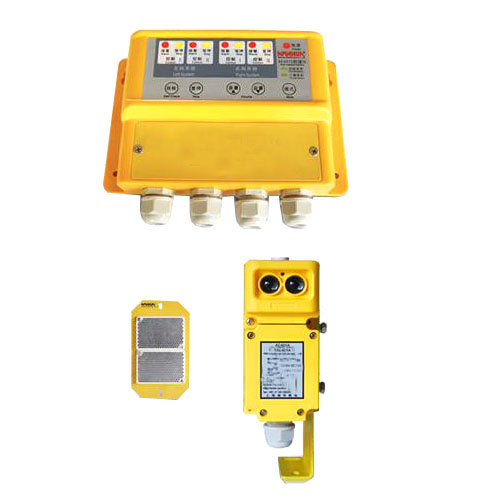

AE402 天车防撞仪行车防撞仪 15米检测距离
行车，岸桥，轨道吊，门座式起重机等在轨道运行的起重设备。
主要功能及特点
红外传感，大检测距离20米。
左右各一传感器，检测左右两个方向，每个方向两路节点输出。
语音报警，连续语言与三遍语音可切换，音量可调。
激光对焦定位，精度高。
高集成化设计，安装灵活，品质可靠。
带自检、暂停功能。
主要技术参数
|
工作电压
|
AC85-265V(特殊电压可定制)
|
电源频率
|
50Hz~60Hz
|
|
报警音量
|
80分贝
|
响应时间
|
0.5s
|
|
检测距离
|
见下表“防撞仪选型表”
|
功 率
|
<20W
|
|
输出触点
负载(阻性)
|
主机—12A 125VAC
7A 250VAC
7A 30VDC
|
|
重 量
|
AE401A/402A/403A：0.8Kg/个； AE401B：0.3Kg/个；
AE401C：0.8Kg/个；
|
|
|
|
工作温度
|
-30℃ ~ +70℃
|
防护等级
|
AE401A/402A/403A：IP65
AE401C：室内型
|
|
工作湿度
|
10% ~ 95% (不凝结）
|
安装方式
|
螺钉固定安装
|
防撞仪选型表
|
参数
型号
|
远检测距离
|
I级报警距离
|
II级报警距离
|
输出触点负载(阻性)
|
|
AE401
|
20m
|
0.2-20m
|
0.2-12m
|
12A 125VAC
7A 250VAC
7A 30VAC
|
|
AE402
|
15m
|
0.2-15m
|
0.2-10m
|
12A 125VAC
7A 250VAC
7A 30VAC
|
|
AE403
|
10m
|
0.2-10m
|
0.2-5m
|
12A 125VAC
7A 250VAC
7A 30VAC
|
系统组成框图
图(一)：左路传感器、主机、警报器组成系统图
图(二)：左路传感器、主机、PLC组成系统图
图(一)和图(二)为左路传感器、主机、PLC（或者警报器）组成的系统图，右路传感器的接线方式与左路相同。
可选系统组成：(一)、一台主机、一台传感器、一个反光板组成单向单控系统；
(二)、一台主机、两台传感器、两个反光板组成双向双控系统。
安装尺寸图
接线示意图
AE402天车激光防撞仪安装调试
安装使用方法
根据现场需要选择系统组成。
参考左图“安装尺寸图”装配好主机、传感器(此时先不安装反光板)。
请使用6芯护套线，按照左图“传感器与主机连线图”正确接线。
护套线外径：Φ6~Φ12.5。
使用与AE401C的电源相匹配的电源给系统供电。
给系统供电，打开传感器盖板，按下“激光准直”按钮，点亮激光束。
在同轨道的另外一台车上安装反光板，在五米的距离时激光束要能照射到两个反光板的中间位置上。
打开AE401A/402A/403A传感器顶部塑料帽（图三），使用一字螺丝刀可调节I级、II级的报警距离至合适值。
当只有I级报警时，报警指示灯常亮；
当I、II级均有报警时，报警指示灯闪烁。
图(三)：AE401A/402A/403A传感器调节示意图
AE401C调试：
1、按下自检按钮，红色报警灯全亮，继电器有输出（图四）；
2、AE401A/402A/403A有信号传输过来，相应红色报警灯亮。按下“暂停”按钮,语音停止；
3、按下“音量增”或者“音量减”按钮，可调节输出语音的音量；
4、按下“模式”按钮，语音输出模式在“连续语音”和“三遍语音”之间切换。
图(四)：AE401C操作面板示意图
• 两只AE401A/402A/403A传感器相向安装，位置请参考图五；
两台AE401A/402A/403A应满足：相对距离D≥5m。
图(五)：AE401A/402A/403A安装位置示意图
注意事项
•本产品控制只适合安装在室内。
•应检查电源与AE401C额定电压是否相符。
• AE401A/402A/403A传感器与AE401C控制箱连接的线缆长度不应大于100米。
• 按照接线图正确接线，切勿将负载短路。
•使用时控制箱内有升温现象属正常现象。
• 保持反光板与传感器透镜的清洁，污染物会影响此产品的可靠性，严重时会引起本产品失效，建议6个月定期清洁一次。
