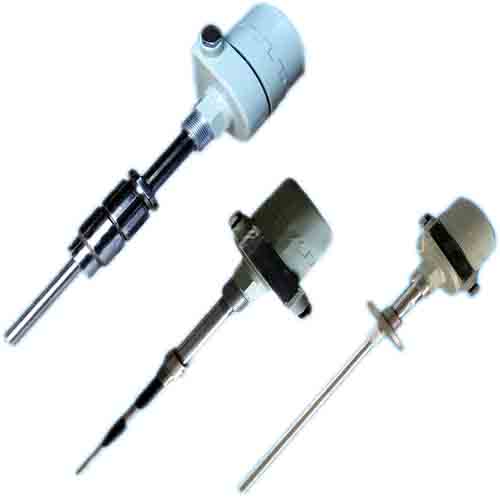

HTRF-931G2A化工厂料仓射频导纳物位计

射频导纳料位开关通用性强：广泛应用于各种场合，飞灰、颗粒、粉体、液体，粘稠、导电、不导电的物料均可； 抗粘附性：的电路设计可以使测量电路对探头上堆积的物料忽略不计并自动校正；料位计，堵煤报警。

  射频导纳料位计快速校准方法

  1、将探头和表头按正确方法连接好，接上电源。注意电源电压是否正确。预热3分钟。

  2、仪表面板上的3个电位器可调范围在8点钟到4点钟范围，不能360度旋转，否则损坏电位器。绿灯代表正常状态，红灯代表报警状态。

  3、电位器F—代表细调(简称F)：电位器C——代表粗调(简称C)；电位器DLY—代表延时输出(简称DLY)：延时时间0-30秒)，可任意设置或关闭。

  4、一般情况，将失电保护(FALLSAFE)插片放在L的位置上，关闭延时(逆时针旋转到底)。

  5、将F放在l 2点钟的位置上，调节C，在10---2点钟位置左右打到临界点(先顺时针绿灯翻转到红灯，再逆时针红灯翻转到绿灯的位置)，此位置称为监界点。如果通电后已经是红灯，则逆时针调节C，当红灯变为绿灯时，即为临界点。

  6、再顺时针调节F，找到一个更加的临界点。此时应显示绿灯状态。

  7、(a)如果是应用于粉灰系统，则把F从临界点位逆时针旋转20度左右即可。

  (b)如果是应用于输煤系统，则把C从临界点位顺时针旋转10度左右即可。

HTRF-931G2A化工厂料仓射频导纳物位计

  产品性能稳定

 防粘附（挂料）

 各种型号通用性强，适用性广泛

 可与PLC可编程控制器或DCS集散控制系统配套使用，实现工艺流程的自动检测和自动控制

  射频导纳物位控制器快速校准方法：

  1、 将探头和表头按正确方法连接好，接上电源。注意电源电压是否正确。预热3分钟。

  2、 仅表面板上的3个电位器可调范围在8点钟到4点钟范围，不能360度旋转，否则损坏电位器。绿灯代表正常状态，红灯代表报警状态。

  3、 电位器F——代表细调（简称F）；电位器C——代表粗调（简称C）；电位器DLY——代表延时输出（简称DLY）；延时时间0——30秒，可任意设置或关闭。

  4、 一般情况，将失电保护（FALL SAFE）插片放在L的位置上。

  5、 将F放在12点钟的位置上，调节C，在10——2点钟位置左右打到临界点（先顺时针绿灯翻转到红灯，再逆时针红灯翻转到绿灯的位置），此位置称为监界点。如果通电后已经是红灯，则逆时针调节C，当红灯变为绿灯时，即为临界点。

  6、 再顺时针调节F，找到一个更加的临界点。此时应显示绿灯状态。

  7、 （a）如果是应用于粉灰系统，则把F从临界点位逆时针旋转20度左右即可。

  （b）如果是应用于输煤系统，则把C从临界点位顺时针旋转10度左右即可
