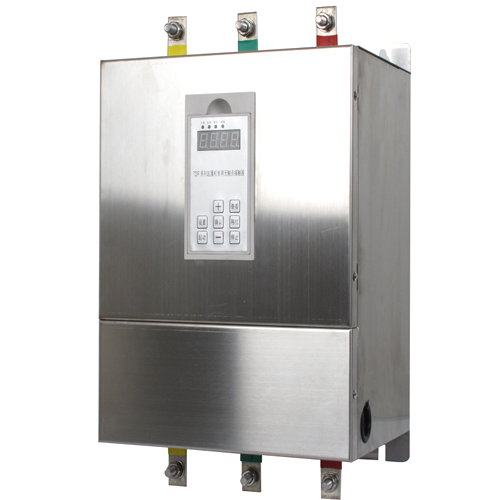

WK-QDF-503PJ无触点接触器

产品概述

本产品是一种无机械触点、可用于三相交流异步绕线式电动机转子，对三相不对称电阻各段电阻进行分级控制(切除或接入)的多级转子可控硅开关。

多级转子可控硅开关体积精巧、结构简单、通用性强、控制可靠、运行稳定，所设置的可控硅温度检测电路及报警，极大的提高了开关的安全性。

工作原理

多级转子可控硅开关通过接收外部输入信号，根据输入信号的状态(闭合或断开)控制其内部相应的可控硅的导通或截止，来替代凸轮控制器或接触器的开关动作，完成对RT/RK系列三相不对称电阻器的控制。

散热器上安装的温控开关可判断功率单元是否温，当温度过设定值时，报温故障并输出故障信号。

WK-QDF-503PJ无触点接触器

3功能特点

控制电源:AC 230V50Hz

具有散热器温保护功能；

具有对RT、RK系列(电动机转子用)三相不对称电阻，进行逐级切除或接入的控制功能，与电动机定子控制进行配合，可实现对电动机起动和运行的控制，实现起重机相应机构的运行。

可**凸轮控制器对RT、RK系列(电动机转子用)三相不对称电阻进行控制，因此适用于使用凸轮控制器的起重机的升级改造。

多级转子可控硅开关的优越性

没有普通凸轮控制器或接触器的机械触点，无断电拉弧、无机械寿命限制、无动作噪音，控制可靠、使用寿命长;

利用可控硅来完成导通和断开动作，从而实现无触点切换，反应速度快；

具有过温故障输出功能，极大提高了开关的安全性

安装指导

在安装多级转子可控硅开关之前，请先确认安装板和控制屏柜可以承受多级转子可控硅开关的重量。

多级转子可控硅开关预留有安装孔，可通过螺栓将多级转子可控硅开关固定于安装板上(控制屏或控制柜内)。

请注意螺栓可以为多级转子可控硅开关提供额外的接地保护，所以在安装时应保持安装件和安装面的清洁。

为减小其它元件或安装板动作时对多级转子可控硅开关的机械振动冲击，建议将多级转子可控硅开关安装在屏的边缘部位。

多级转子可控硅开关必须垂直安装。

多级转子可控硅开关周围空间位置必须有利于热量的消散。多级转子可控硅开关上下部分别预留至少150mm 空间。

电气连接

一般说明

在进行电气连线以前，必须确定多级转子可控硅开关被牢固地固定在安装板上。

1.

检查多级转子可控硅开关整体接地状态的良好性，安装面与地之间阻值应为O欧姆。如果有问题，请清洁安装面。如有必要，可增加接地铜排。

2.

所有连接到多级转子可控硅开关接线端子处的连接线应整齐且不承受机械拉力。

3.

多级转子可控硅开关外壳接地点必须被正确接地。必须保证接地线直径至少是多级转子可控硅开关动力线直径的一半。
