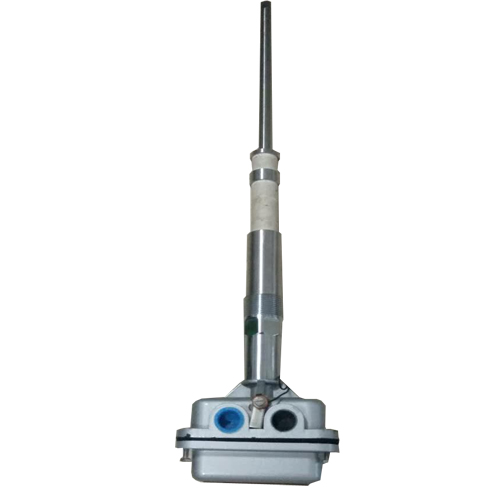

高温型分体式料位开关DTS-BV180400-ST

一、工作原理

射频导纳料位计产品的结构分为主电极和补偿电极两部分。在主电极与补偿电极间分别施加一组RF射频信号，因而具有很好的抗粘料、挂料特性，是取代电容料位开关的*物/液位测量产品。

由于保护电极的存在，检测电路将检测电极和保护电极的信号进行比较，从而实现克服物料粘附对物位测量的影响。

2、主要应用场合

射频导纳料位计通常又被称为射频导纳开关或者射频导纳物位计，射频导纳物位计应用广泛，几种典型场合如下：化学药品塑料薄膜；饲料/谷物橡胶药品；液体废水沙子；食品泥浆水泥；粉状体涂料/衣料煤；颗粒状固体油纸浆。

3、要技术参数

a、电源电压：220CAC±15%50Hz；24VDC±5%；

b、消耗功率：4W；

c、输出信号：继电器输出双刀双掷(DP/DT)；5A(阻性)、220VAC；

d、环境温度：-40～70℃；

e、灵敏度设置：0.5～500pF(可调)；

f、延时时间：0～30秒可调(开或关)；

g、失电保护模式：低位或高位故障报警，现场可调。

h、安装形式：⑴法兰安装：按用户提供的法兰标准；

高温型分体式料位开关DTS-BV180400-ST

4、射频导纳料位计的特点

a、通用性强：适用于各种场合，可检测颗粒、飞灰、导电、非导电液体、粘稠物料；

b、抗粘附电路：*的抗粘附电路设计，可以消除物料的粘附而产生虚假错误信号；

c、失电保护模式：低位或高位故障报警。现场可调。

d、安装调整容易

e、不怕粘料、挂料

f、稳定性好，不受温度影响

g、延时输出可调

h、可选耐温可达1200℃

i、高低位失效保护功能

5、射频导纳料位计性能指标

技术参数测量精度重复性导电介质

温度范围介质温度—200℃∽1200℃(选择相应的传感器探头)

环境温度—40℃∽ 60℃储存温度—40℃∽ 60℃

响应时间0.3s或0∽20s连续可调

灵敏度优于0.3PF

温度影响每10℃±0.05PF

信号输出DPDT继电器输出，两组常开、常闭触点

触点容量：AC200V5ADC24V5A

供电电源220VAC或24VDC

功耗4W

防护等级IP66

过程连接外螺纹G3/4″、G1″

法兰式GB-9123-2000DN50PN0.6MPa

传感器电极加长杆式*长3m,*短0.4m,材质不锈钢304 PTFE塑料、陶瓷，或约定的其它要求。

缆式*长35m，*短0.5m，材质不锈钢304 PTFE塑料或约定的其它要求。

保护电极标准长度100mm或300mm材质不锈钢304 PTFE塑料、陶瓷或约定的其它要求。

外壳A型塑料PBTP

B型压铸铝、环氧树脂喷涂

电缆引入孔M20x1.5带塑料电缆密封套
