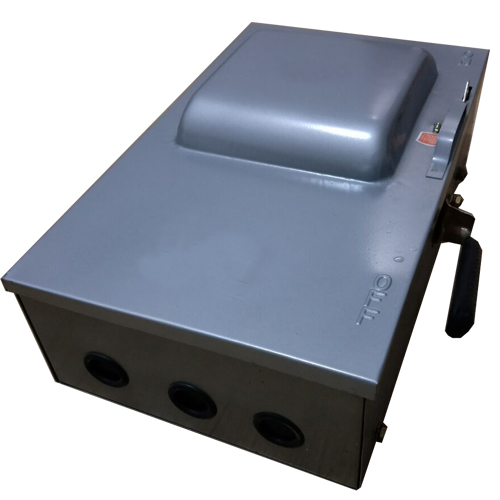

HH11-200/3Z 铁壳开关接线

分区开关（又称馈电开关）通用于矿区，井下及地面，直流额定电压大不大1000伏，牵引网路中，作馈电或分区之用，可供手动不频繁接通或分断电源。

二、工作条件

分区开关在下列条件下，应保证可靠使用：

1 、海拔高度不过2000米；

2 、周围介质温度不高于+40℃，不低于-40℃；

3 、空气相对温度不大于85%（20±5℃）

4 、没有爆炸危险的环境中；

5 、没有剧烈振动和冲击的地方；

6 、没有导电尘埃及腐蚀金属，破坏绝缘的气体环境中；

7 、没有充满水蒸气和有防雨设备的地方。

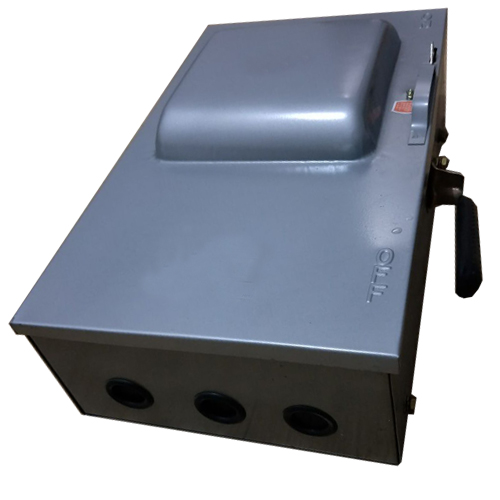

HH11-200/3Z 铁壳开关接线

三、结构

本系列开关由保护外壳，导电、结构三部分组成。

1 、壳体部分：由上盖、壳底、密封圈等零件组成。

2 、导电部分：由接线前后触座、接触片、打刀及绝缘底板、息弧装置等组成。

3 、机构部分：由机构联锁、弹簧、手柄等件组成，弹簧压缩和苏张推动机构，使打刀快速分合，并由息弧装置，帮助熄灭电弧提高产品使用寿命，保护外壳于机构联锁构成。注意：开盖时不能合闸，合闸时不能开盖，保证使用安全。
