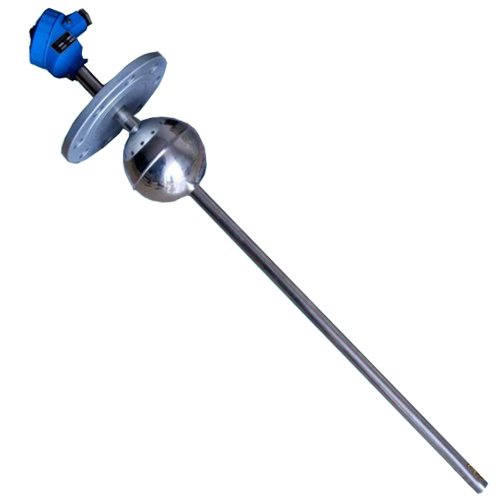

GCRD63Q锅炉气泡液位计

一、仪表概述：

锅炉汽包液位计在运行过程中丝毫不受介电常数变化的影响，锅炉温度变化、蒸汽干扰等因对该液位计也没有任何影响，其测量精度达到千分以上，长期稳定性非常好，几乎没有任何漂移，综合性能是其他测量手段的，实属一款全工况、高精度、高可靠性的锅炉液位计。

  二、测量原理：

  锅炉汽包液位计是基于电容测量原理的液位计。采用断层扫描技术,通过特制的传感器动态扫描并分析液位计中液相、气相的介电常数和温度，进行动态补偿。经过系统软件对比运算后，输出与锅炉液位成正比的4～20mA标准电流信号及四组SPST固态继电器开关信号。

  三、适用场合：

锅炉汽包液位计具有耐高温、高压、寿命长、高可靠、高精度、高稳定，可广泛应用于各种规格的工业汽包、高加、低加、转化炉等压力容器的液位测控。

GCRD63Q锅炉气泡液位计

  四、性能特点：

  液位计具有全工况条件下液位准确连续测控功能，能够对液相介质、介电常数变化、汽相介质、介电常数变化同时进行自动补偿。按键调整、轻松、带自诊断，全温度范围、测量系统，温漂不过0.1PF，电极采用非金属材质，机电一体化。智能型锅炉汽包液位计具有耐高温、高压、寿命长、高可靠、高精度、高稳定，适用于各种规格的工业锅炉、汽包等压力容器的液位测控。

  1、两线制电流环，测量系统与电流环隔离；

  2、具有全工况条件（锅炉启、停、排污、事故工况等）下液位准确连续测控功能；

  3、采取断层扫描技术，能够对液相介质介电常数变化、汽相介质介电常数变化和温度变化同时进行补偿，任何情况下无需重新；

  4、高精度、高稳定性，分辨率达到0.01mm，年漂移量不过0.5mm；

  5、经CE的良好的电磁兼容特性；

  6、耐高温、高压、长寿命；

  7、不存在“假水位”测量；

  8、操作软件为中文操作环境，轻松整定，带自诊断。

  五、技术指标：

  工作电压：总线大：36V总线小：9V；

  电流环：两线制4.00mA～20.00mA（±0.2%）；

  防爆等级：ExiaIICT6（-40℃～70℃）ExiaIICT1-5（-40℃～85℃）；

  防爆参数：Ui=30V,Ii=100mA,Pi=0.75WCi=100pF,Li=10uH固态继电器（每组）Ui=30V,Ii=100mA,Pi=0.75WCi=150pF,Li=10uH；

  测量范围：0～2200mm；

  测量周期：0.5秒；

  分辨率：0.01mm；

  温度漂移：±0.05mmMax（-40℃～85℃）；

  工作压力：40MPa；

  线性偏差：±（1+0.05%FS）mm；

  介质温度：450℃；

  环境温度：-40℃～85℃（ExiaIICT1-T5）；

  存储温度：-55℃～100℃；

  防护等级：IP67。

  固态继电器：

  配置：四组SPST（NO）固态继电器；

  负载电压：220VAC/300VDC（非防爆场所）30VDC/AC（防爆场所）；

  负载电流：500mA；

  报警模式：“开、关报警”可选五种报警模式独立可选；

  延时：1～60秒，可独立编程。

  六、注意事项：

  1、反供货产品均带有产品合格证及使用说明书、技术参数、接线图、出厂日期等，请认真查对，以免用错。

  2、安装时应根据产品连接方式、查对现场接口是否与产品

  3、本产品为精密的仪表，禁止随意拆卸、碰撞、跌落、用力甩打。

  4、使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门。

  5、运输、储存时应回复愿包装、存放阴凉、干燥、通风的库房内。

  6，安装使用过程中要注意不能把传感器的绝缘层弄破。

  7、安装现场要采取有效的防雷措施。

  8、本系列任何一款液位计外壳必须可靠接地，接地电阻影小于4Ω。

  9、利用485通讯组网时，液位计必须加装安全删或隔离器。

  10、安全栅应取得防爆合格证，其安装应按其说明的要求进行。

  11、当变送器用于“0”区时，向安全删供电的电源变压器GB3836.4-2000第8.1条的要求。

  七、保修条款:

  用户在严格按照说明书的指导下，正确地接线，安装，维护的情况下，本产品免费保修1年

  下列情况不在保修范围：

  1、自行拆卸线路板及各零部件；

  2、雷击或有强电窜入本系统，电路板烧坏；

  3、电源电压过极限值，电路板烧坏；

  4、电源盒进水或其他异物；

  5、未正确选型过该产品的使用范围；

  6、传感器或者整机的某一部位碰伤或破损；

  7、未按说明书要求正确安装、调试及未及时正确进行养护导致产品损坏或差。
