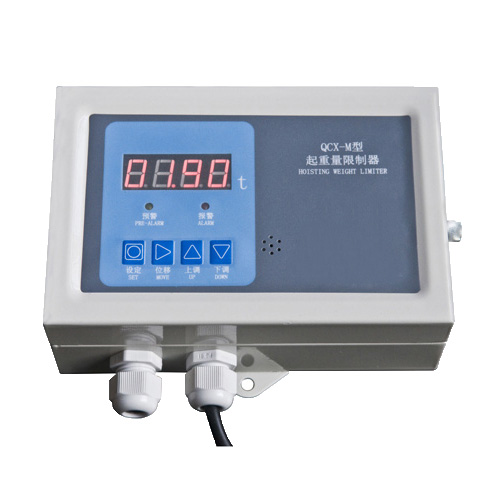

QCX-3B 型起重量限制器

概述
QCX-3B
型起重量限制器是可用于桥式、门式等具有主副钩或双吊点形式的双梁起重机上，该装置主要有电阻应变式传感器和电气控制仪表两部分组成，具有双通道重量信号输入，A、B钩分别显示和分别控制功能。通过大量试验运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。
二、技术指标
1、适用范围:3.2-600t桥门式起重机
2、综合误差:≤5%(F.S)
3、报警点设定:
预报警:额定重量的90%。
延时报警:额定起重量的105%。
立即报警:额定起重量的130%。
4、延时报警时间:1~2秒
5、传感器过载能力:1.5倍。
6、使用环境条件:-20℃~+60℃90%RH
7、电源电压:~220V或~380V+10%-15%50Hz

(如用其他电源电压，用户订货时需注明)8、继电器触点容量:220∨/15A,380V/10A。
9、传感器防护等级:IP65
10、电气控制箱防护等级:IP44

QCX-3B 型起重量限制器
三、工作原理
工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量
电压信号转换。
本装置控制继电器触点串联在起重机起升回路中。当载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。电路共有二组直流电源：±6V供传感器和二次仪表，+5V供重量数字显示器。
