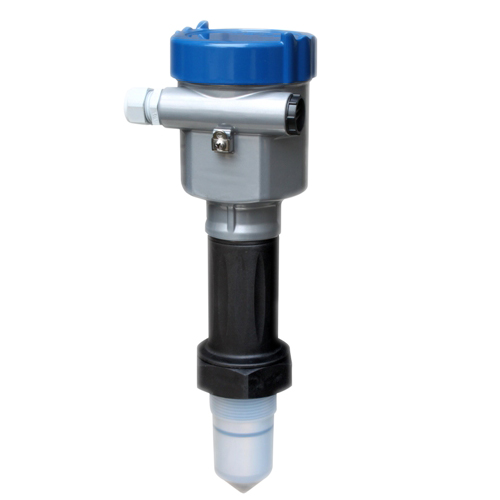

GDRD52脉冲型雷达物位计
产品特点
主要应用：水泥粉末、飞灰、煤粉、面粉、粮食和塑料
安装简单，低维护
带内部参考的自校验
内置诊断功能
*的回波处理
极高的信噪比
HART或Profibus-PA通讯
现场编程或SIMATIC PDM编程设置参数
使用本安红外手持编程器，或SIMATIC PDM 或HART手操器编程
选项：
吹扫清洗系统（自清洁天线系统）
个特殊的吹扫清洗系统用于易挂料的潮湿介质的应用。在法兰上有一个用于吹扫的气体或液体（一般是空气或水）的进口。吹扫介质由一个小沟进入过程连接，被扰动清洗，从喇叭天线中出来。如果用气体吹扫，它可以连续工作，因为气体不会影响微波，如果用液体清洗，则需要一个手动或自动阀对系统进行不定期的清洗，因为清洗是液体会使信号暂时丢失。
：，
雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和的测量。
即使工况比较复杂的情况下，存在虚假回波，用的微处理技术和调试软件也可以准确的分析出物位的回波。
输入：天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2
其中C为光速：因空罐的距离E已知，则物位L为： L=E-D
输出：通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
应用介质：适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。编辑本段安装说明
距离：墙至安装短管的外壁，离罐壁为罐直径1/6处，*小距离为200mm。不能安装在入料口的上方，不能安装在中心位置，如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。编辑本段注意事项：测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。对于过溢保护，可定义一段安全距离附加在盲区上。*小测量范围与天线有关。随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
安装要求：
1. 距离墙至安装短管的外壁。
2. 离罐壁为罐直径1/6处，*小距离为200mm。
3. 不能安装在入料口的上方。
4.如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。
注意事项：
测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。对于过溢保护，可定义一段安全距离附加在盲区上。*小测量范围与天线有关。随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
GDRD52脉冲型雷达物位计
