产品概述

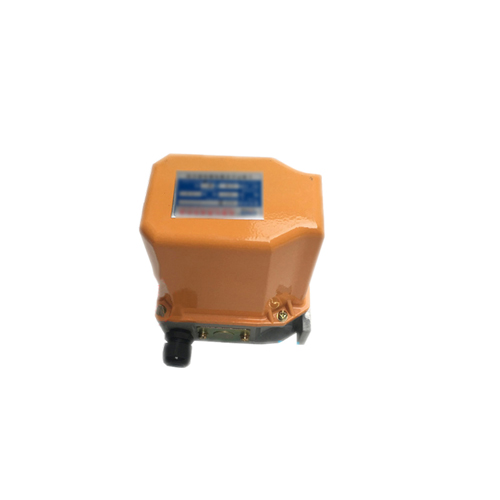

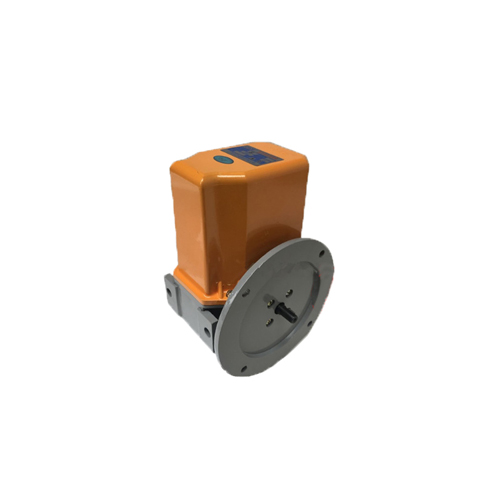

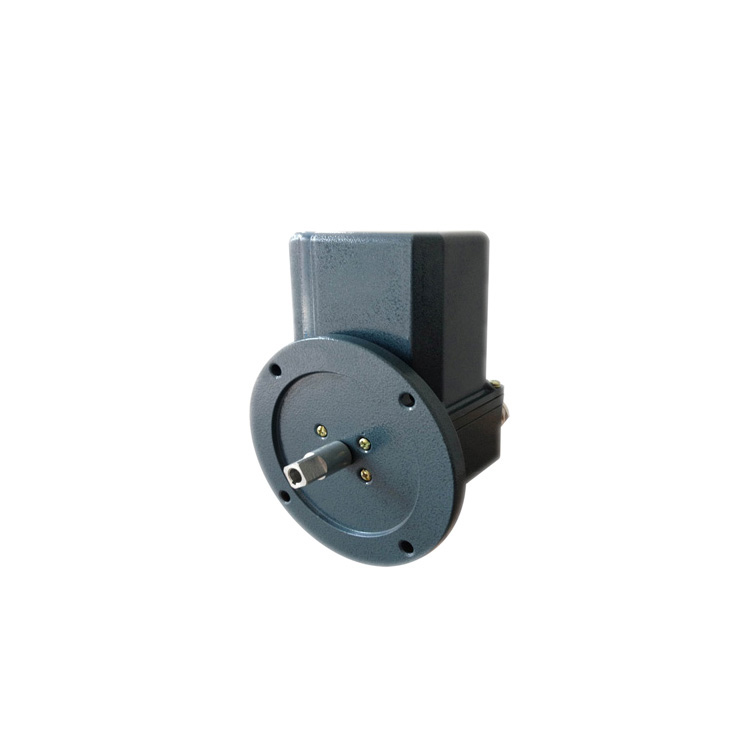

   QGX型起升高度限制器是适用于各类起重机起升机构限制起升高度的安全装置。本限制器采用蜗轮蜗杆、凸轮和限位开关进行工作，具有重量轻、体积小、安装简单、调试方便、性能稳定、工作灵敏、可靠性高、寿命长等特点，它的特点是上升和下降都能起限制作用，井能与老式螺杆结构高度限位器进行互换。
   QGX型起升高度限制器适用于各类起重机、电梯、升降舞台、高尔夫球场、保龄球馆等有位移机械设备，能有效防止冲顶、*、坠落等设备和人员事故，应用广泛。

   高度限制器包含变速箱和四档可调限开关。(可根据用户需要增至12档)

工作原理
  高度限制器由卷筒轴带动蜗杆、蜗轮转动，在蜗轮轴上的凸轮亦随之转动，转到某一位置时凸轮的凸缘部分与限位开关接触，使限位开关动作，切断上升或下降动力源，使吊具停止在极限位置上。本产品对上升和下降可各设两道保护，即报警和限位或限位和保护限位。

技术指标
   环境温度：-25℃～+60℃
   限定开关额定电压：AC380V
   限定开关额定电流：AC380V，2.5A
   起升高度：
   QGX-A型：卷筒有效工作圈0～40圈（0～25圈）
   QGX-B型：卷筒有效工作圈0～80圈（0～50圈）
   QGX-C型：卷筒有效工作圈0～120圈（0～100圈）
   限位开关：四个可调限位位置的限位开关（可根据需要选择常开或常闭）
起升高度限制器的调试
    在起升高度限制器中蜗杆轴与卷筒连接后使吊具处于上升或下降的极限位置上（本图所示为上升和下降各两道保护）。
    1．打开后盖3。
    2．松开手轮8，使压簧6放松，但必须使弹簧有一定的预紧力，这时凸轮5在预紧力下能自由转动。
    3．如图，设a、b限位开关为上升的两道保护，c、d为下降的两道保护。调整上升限位时先转动b限位开关对应的凸轮，使凸轮所处的位置刚好打开限位开关，切断动力源。然后再调整a限位开关的对应凸轮，使它处于报警位置上。下降极限位置调整时，先使吊具处于下降极限位置，然后分别调整c、d限位开关对应的凸轮，使它们分别处于报警和切断动力源的位置上。
    4．旋紧手轮8后，凸轮5不能轻易转动。
    5．通电。将吊钩下降或上升离极限位置lm左右，然后再上升或下降，检查是否在极限位置前和极限位置上分别报警和切断动力源。如有必要可再进行调整，使之完善。在整个过程中要*注意安全。
    6．调试完毕后，盖上后盖，经空吊和满载几个回合试验后，方可投入正常运行。
