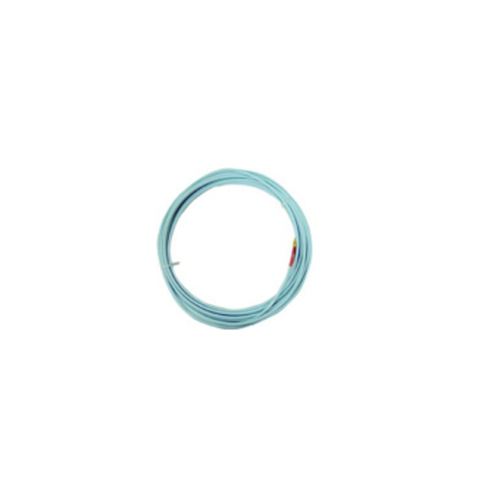

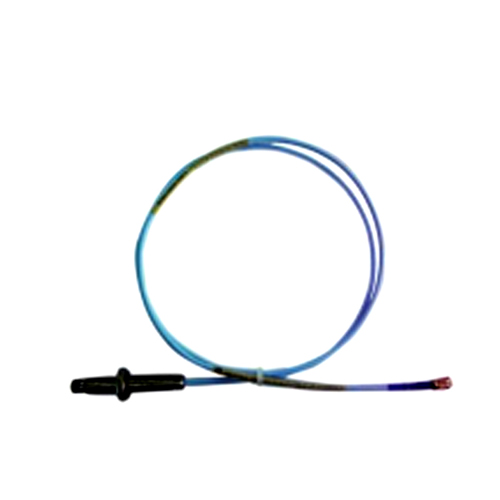

SV330130-085-01涡流探头延伸线缆

参数

 电缆阻抗：75Ω 电缆规格：三维轴向FEP绝缘同轴电缆 分布电容：21.3pF/ft 电缆密封：所有电缆密封采用抽出式密封工艺 电缆温度范围：-40°C - +177°C 接头材质：黄铜镀金六角接头 延伸电缆防护等级：IP66 危险等级：NEPSI/EAC/ATEX/IECEx，Ex ia IIC T4，本质安全 ***小弯曲半径：25.4mm 相对湿度：***冷凝但不能侵入水中，对接头部分要做适当保护 延伸电缆长度：4m、4.5m、8m、8.5m 延伸电缆示意图 （3）前置器 材质：A 308铝 电源：-18 VDC ~ -26 VDC 灵敏度：-7.87 V/mm (-200mV/mil), ± 5%（5&8mm探头） -3.94 V/mm (-100mV/mil), ± 5%（11mm探头） 危险等级： NEPSI/EAC/ATEX/IECEx，Ex ia IIC T4，本质安全 非线性： 0.015mm(0.6mils)，过 2. 5 mm (100mils)范围就要发生偏离 线性范围：5mm和8mm探头为2mm（80mils）线性范围从距被测物表面约0.25mm处开始，从 0.25mm至2.5mm；11mm探头为4mm（160mils）线性范围从距被测物表面约0.25mm 处开始，从0.25mm至4.5mm； 频率响应：0-10KHz, ± 5% 温度范围：-51℃- +100℃ 绝缘：对地绝缘安装，500Vrms，电路对地

SV330130-085-01延伸电缆，变送器延伸线缆，涡流探头延伸线缆

SV330130-085-01涡流探头延伸线缆

2、选型原则

（1）根据需要的测量范围参照传感器现行范围选择 探头规格（Φ5mm 、Φ8mm、Φ11mm），再按照现场机 械安装的空间和结构确定探头类型（正装、反装）与壳 体尺寸，然后选择探头长度（0.5m、1m 、5m、9m）。 （2）根据现场探头安装位置到前置器/带 HART 协 议变送器接线箱的距离确定系统长度（5m 或 9m），再选 择与探头长度（1m、0.5m）配套的延伸电缆长度（4m、 4.5m、8m、8.5m）。 （3）依据系统长度和测量参数以及测量范围确定前 置器/带 HART 协议 Promitter?变送器型号。 （4）探头和延伸电缆组合长度必须为 5 米或 9 米系 统长度。
