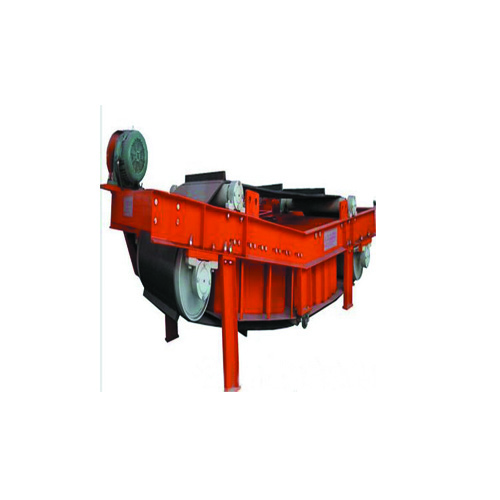

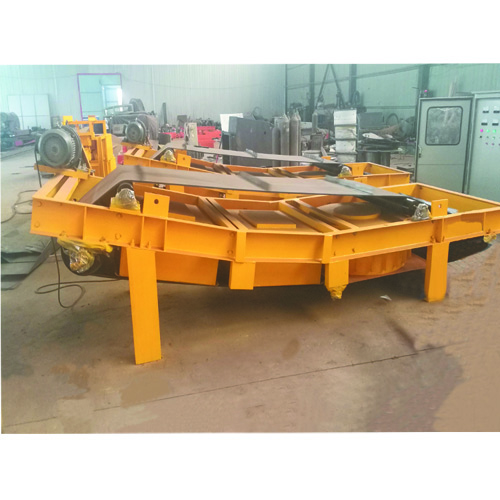

SHK-8磁性矿除铁系统 用途说明
适用范围
磁性矿除铁器适用于原矿石、烧结矿、球团矿、块矿等磁性矿石输送皮带上除铁。HTK 磁性矿除铁系统依靠其的磁路设计对所选物料进行多次分离，从而将铁磁性杂物以带矿量少的方式从磁性矿物料中吸除，达到保护后续破碎设备的目的。
技术特点
1.磁路采用计算机模拟设计，磁场设计，透磁深度大，磁场强。
2.与金属探测仪配合，组成自动检测除铁系统，无漏铁现象。
3.断续励磁，能耗低，性能稳定可靠。
4.分选区采用多级反复磁选，保证除铁时带矿量少。
5.自动卸铁，维护简单，滚筒采鼓型结构，具备自动纠偏功能，特制全密封轴承座，适应现场粉尘大的场合，可实现长期无故障运行。
6.产品配套性好，功能齐全，具有手动和集控功能，能满足多种场合的使用要求
工作原理
HTK 磁性矿除铁系统在运输物料的输送机上，金属探测仪安装在前面，带式电磁除铁器安装在皮带输送机上面，无磁分料平台在除铁器后面拉住吸出的铁件，整流控制柜连接金属探测仪和带式除铁器。当金属探测仪探到来铁信号时，将信号传送到整流控制柜，控制柜启动带式除铁器卸铁皮带并励磁，在主磁极下将铁部分磁性较强的物料同时吸起，通过卸铁皮带的转动向后运动。由于磁性矿和铁件在形状和磁性都有很大差异，所以到磁力分选区域后以过三次分选后，大部分磁性矿物又掉到输料皮带上，少量物料随铁件带到无磁分料平台上进行再次分离，经过四次分选后可实现良好且带矿量少的除铁效果。
SHK-8磁性矿除铁系统 用途说明
|
型号 |
冷却方式 |
适用带宽mm |
平均功率≤kw |
主励磁功率≤kw |
辅励磁功率≤kw |
卸铁带宽mm |
驱动功率kw |
配用 |
外形尺寸mm |
重量 |
|||||
|
A |
B |
C |
D |
E |
F |
||||||||||
|
HTK-6 |
自然冷却 |
650 |
2 |
5 |
4.8 |
500 |
3.0 |
JYG-B-650 |
3150 |
1050 |
980 |
1800 |
1700 |
858 |
1450 |
|
HTK-8 |
800 |
3 |
9 |
7.5 |
560 |
4.0 |
JYG-B-800 |
3500 |
1220 |
1180 |
2000 |
1600 |
998 |
2100 |
|
|
HTK-10 |
1000 |
4.6 |
13 |
10.8 |
800 |
5.5 |
JYG-B-1000 |
3750 |
1380 |
1280 |
2100 |
1750 |
1196 |
2920 |
|
|
HTK-12 |
1200 |
5 |
18 |
15 |
1000 |
5.5 |
JYG-B-1200 |
4240 |
1660 |
1370 |
2530 |
2165 |
1418 |
3900 |
|
|
HTK-14 |
1400 |
6.5 |
25 |
18 |
1200 |
7.5 |
JYG-B-1400 |
4450 |
1750 |
1500 |
2800 |
2450 |
1520 |
5150 |
|
|
HTK-16 |
1600 |
8 |
32 |
27 |
1400 |
11 |
JYG-B-1600 |
4650 |
2000 |
1600 |
3150 |
2600 |
1755 |
5900 |
|
|
HTK-18 |
1800 |
9.5 |
45 |
36 |
1600 |
15 |
JYG-B-1800 |
4920 |
2180 |
1750 |
3450 |
2850 |
1950 |
8700 |
|
|
HTK-20 |
2000 |
10.6 |
50 |
42 |
1800 |
15 |
JYG-B-2000 |
|
|
|
|
|
|
|
|
