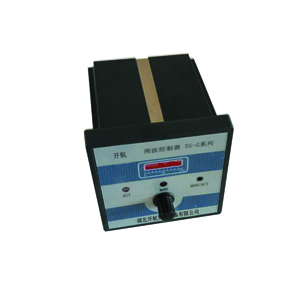

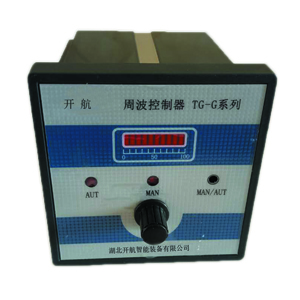

SYTC-TG-3周波控制器用途

周波控制器（又名可控硅调功器）可与各种控温仪表、双向可控硅（TRIAC）或反并联可控硅组成的温度控制系统。内装控制触发器，可实现可控硅过零触发、手动控温、接受外来信号控温、加温功率大小指示、关断保护等功能。主要用于电阻炉、电热器、电烘箱等电热设备的温度控制。是电炉、热处理、化工、轻工、塑料、喷涂、电子、食品等工业设备更新换代的*控温装置。
SYTC-TG-3周波控制器用途

1、控制可控硅的导通周波，进而控制可控硅在相对运行周期内的导通率。达到连续调节可控硅负载功率之目的。
2、相对运行周期为不大于1秒的变周期。在相同导通率的情况下，以较短相对运行周期工作。控制分辨率达1％，控制温度时，精度高、温度波动小。
3、手动/自动切换方便，“来电”或切换到“自动”时有16秒钟的软过渡。手动操作时，自成简单的开环控温系统。
4、光柱直观显示可控硅的负载实际功率百分比大小。
5、既有直接驱动大电流可控硅（或可控硅组）的触发输出端，又有驱动“过零触发固态继电器”（SSR）的输出信号。可视实际情况选择不同的触发大电流可控硅（或可控硅组）的方式。
6、光柱闪烁提示部分异常情况及故障，方便报警及故障排除。
7、带有保护用输入端，以便在主电路可控硅出现温度过高、过载等保护信号到来时，及时切断控制器的输出信号，阻止主电路大可控硅导通，同时光柱闪烁报警。
8、控制器均可触发双向可控硅或反并联可控硅，对可控硅的触发电流及电流、电压上升率无需挑选。
9、“过零触发”。可控硅输出完整的正弦波或完整的正弦半波，其辐射干扰 、传导干扰及负载电流的瞬间浪涌都很小。可控硅运行时无噪声，寿命长。
10、三相电路各自单独同步，各相可控硅都输出完整的正弦波或完整的正弦半波。
11、有多种输入信号形式选择，有盘装式、架装式、单相、三相多种结构的控制器供选用。
12、拔插式的接线端子，接线容易，拆换方便。
13、提供SSR模块触发信号输出，以方便利用过零触发模块触发三相电路主可控硅（模块与主可控硅同置一处）。周波控制器与主可控硅相距较远的情况下，可节省线缆根数

兼容信号：4-20MA，0-10V，0-5V，10K电位器等

周期和周波过零两种输出 、调节平稳、节能、负载均衡

带手动以及内部功率限制 、PL的40%强制功率限制

60秒上电缓启动、单相三相通用，无相序、DIN导轨或螺丝安装

一. 主要技术指标：

用途简介：工业电加热系统中应用的SSR信号处理控制器，它能接受PWM或4～20mA输入，产生周期过零式（PWM占空比控制）和周波过零式（CYC变周期）两种输出，直接驱动SSR或（XIMADEN）SW03A晶闸管功率扩展器。具有硬手操和辅助功率调整功能，*的周波过零的输出。由于负载电流的通断是按正弦波均匀分布，多台设备运行的随机性和叠加性，所造成的动力负载电流相对是均衡的，它提高了调节精度和电源利用效率以及避免了打表针和电力设备增容，节电效果十分明显。

  4～20mA输入I型：接受阻抗<250欧姆  适配接口：温控表4-20MA输出接口。

 输出：0～12V脉冲，大驱动电流：100mA  自动/手动选择：外部的无电压接点开关选择

  内部功率限制：内部电位器P1调整（出厂不限制）限制范围：0~***。注：手动或PL方式时失效。

  60秒上电缓启动：首次上电或手动转自动时启动,用于降低冷态启动的平均功率。

  PL特殊功率限制：见后应用说明 指示灯：PWM信号或4~20mA输入绿色LED；红色LED输出指示。

 负载接线方式：50Hz单相或三相三角形或星形中心不接地/接地，两控三相纯阻负载，无相序。
