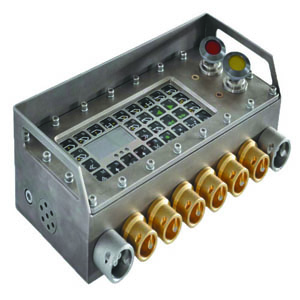

ZDYZ-ZA液压支架电液控制装置控制器

概述

1.主要用途

ZDYZ-ZA液压支架电液控制系统(以下简称“系统”)主要用于控制工作面液压支架的支护和移动,使支架达到预先设定的姿态,实现综采工作面压支架的自动控制。并采集立柱压力传感器、推溜行程传感器及红外接收传器的数据,通过矿用隔爆兼本安型计算机显示并实时传输到地面监测计机,实现对综采工作面的实时监测,达到安全生产的目的

2.适用范围

ZDYZ-ZA液压支架电液控制系统是一种允许在瓦斯、煤尘爆炸危险环境中使用的隔爆兼本质安全型设备,主要适用于大中型煤矿综合机械化采煤

3.主要特点

系统采用了现场总线技术、计算机通信技术、传感技术和电子技术及「爆、本安、浇封等多种技术,是目前国內较为*的液压支架电液控制系统其核心控制器及矿用隔爆兼本安型计算机采用全中文液晶显示,极大的方便了矿工的操作驱动器与控制器集成一体化,并具有驱动扩展功能,既减少了故障又具有较强的可扩展性。系统具有控制、监测、传输、存储、显示等功能,并通过光缆远距离传输到地面监测计算机;实现对综采工作面的实时监测

液压支架相关配件型号

矿用本安型倾角传感器GUD90

矿用本安型无线接收器FYS18

矿用本安型控制键盘FHJ12

矿用本安型电磁阀驱动器ZDY28

矿用隔爆兼本安型直流电源KDY127/12(A)

电液控换向阀FHD160/31.5(B)

电液控换向阀FHD200/31.5(B)

电液控换向阀FHD250/31.5（B）

电液控换向阀FHD40/31.5(B)

             FHD125/31.5(B)

             FHD500/31.5

             FHD400/31.5

矿用隔爆兼本安型网络传输接口KJJ127

矿用本安型通话器KTH12

矿用隔爆兼本安型通话主机KTZ12

煤矿用液压支架电液控制系统XDYZ(D)

矿用本安型遥控发送器FYF20

矿用本安型摄像仪KBA12

矿用隔爆型显示器XB127

矿用隔爆型照明灯DGC16/127L(A)

矿用隔爆型主机KJD127-D

液压支架电液控制装置控制器ZDYZ-ZD

矿用隔爆兼本安型直流电源KDY127/12

液控单向阀FDY500/50K

液控换向阀FHY40/31.5（B）

液控单向阀FDY250/50
